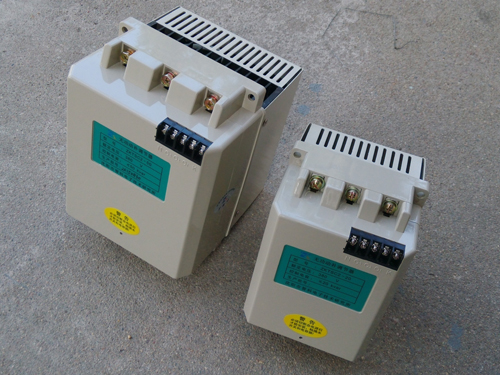

1、产品简介

    本系列采用大功率反并联晶闸管模块、隔离电路、

触发电路、保护电路及散热装置等元件组成，可用于690V

以下容性或感性负载的通断控制，通断时无涌流、无过电

压，工作时无噪音，允许频繁投切，安装、接线简单方便

，特别适用于快速投切的SVC型动态低压无功补偿装置。

其中ZKTSC3系列无功动补调节器的三相独立控制技术解决

了三相不平衡冲击负荷补偿的技术难题，为补偿装置中最

优选择。

2、技术参数

额定电压：110V、400V、690V

控制电容：≤60Kvar、≤3×20Kvar

额定频率：50Hz

环境温度：-25℃～+55℃

控制信号：DC12V，25mA/路

海拔高度：≤2000m

3、功能特点

• 采用美国过零触发技术，控制可控硅电压过零时导通，

  电流为零时切除，确保投入电容无涌流；

• 采用进口可控硅投切，反向耐压1800V，经过近10年运

  行证明质量可靠；

• 使用寿命长达10万小时以上，免维修，投入时间最大

  值t<40ms；

• 结构设计合理，接线简单，安装调试方便，可三相和

  分相补偿；

• 可接于电容器角外实现三相两控，也可接于电容器角

  内实现三相三控；

• 采用了有效的保护电路，提高了调节器的抗谐波能力；

• 采用了温控技术，可靠保证可控硅在规定温度范围内

  工作，当有元件出现故障时或某种原因造成调节器温度

  超标时，调节器会自动退出，有效保护调节器不损坏；

• 充分采用集成电路，尽量减少分立元件，使得调节器

  体积尽可能合理并减小，可使整个柜体的成本降低；

• 抗干扰电路设计，提高了调节器的抗干扰能力，有效

  防止误触发引起可控硅击穿故障。
