1、产品概述

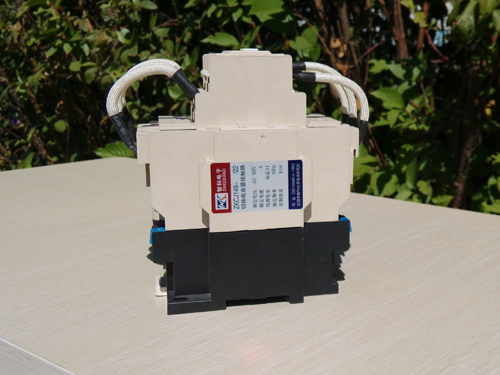

  ZKCJ149系列切换电容器接触器（以下简称接触

器），适用于交流50Hz,额定电压380V，投切电容

量为120kvar以下的无功功率补偿装置中，用来接

通和分断电容器所在电路。能有效地抑制电容器合

闸时出现涌流，并能与热过载组电器组成单元以保

护能发生操作过负载电流。

  为解决老产品如CJ16、CJ19等老产品寿命不长、质

量低劣、时常烧坏接触器等问题，我研究所采用国产

优质原材料，研发设计解决切换接触器的技术工艺要

求，提供一种体积小，重量轻，精度高，通断能力强

、性能可靠的接触器，其特征在于：

  一、 主要在接触器的降压电阻电路中研发设计在

短时间运行作用。当接触器启动“闭合”时，降压

电阻首先接通电路，分流了闭合流经主触头的数十

倍较大电流，免受碰弧。

  二、 当接触器失电“断开”时使降压电阻也是先

投入接通电路，主触头断开后降压电阻又是随时马

上切断电源，又是分流了断开时流经主触头的电

流。上述两种技术工艺特有效地抑制其在带载通断

瞬间被数十倍较大涌流电流冲击导致熔融的抗弧作

用，又是保护降压电阻，又是会延长接触器的寿命

  三、 该产品从根本上消除了涌流和拉弧对电容器

及接触器使用寿命的损害，使增强投切电容组数

和提高补偿精度成为可能。安装方式与老产品尽

可能相同，便于用户在原来基础上的改装应用。

2、使用条件

一、 周围空气温度：上限为+40℃，24h内平均值不超

     过+35℃，下限为-5℃；

二、 海拔：接触器安装地点的海拔不超过2000m；

     湿度：接触器安装地点的空气相对湿度，在温度

     为+40℃时不超过50%，最湿月的平均最低温度

     不超过+25℃，该月的月平均最大相对湿度不超

     过90%。

三、 安装条件：接触器安装面与垂直而后倾斜度不大

     于5度。

3、使用型号
